Mechanical
Application QFN / QFP / LGA / BGA

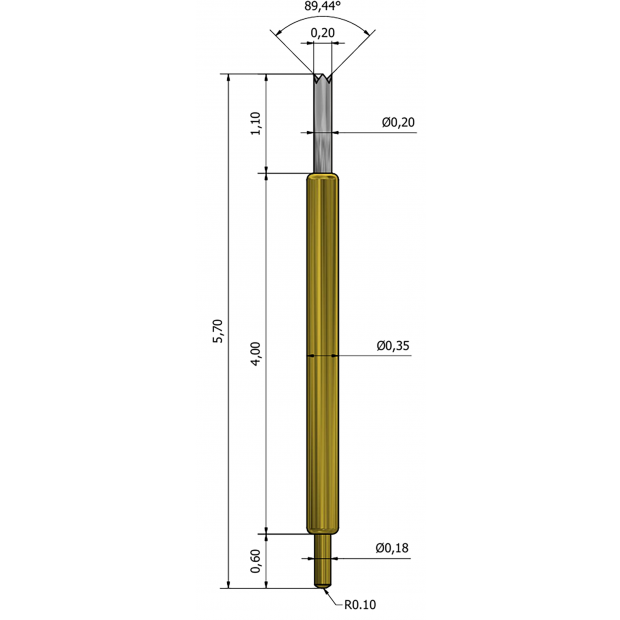

Height 5.05mm / 5.7mm (Test / Rest)
Pitch Range (MIN.)0.4mm
Working Spring Force 30gf@0.65mm
Recommended Travel 0.7mm
Temperature -55~150℃
Tip (device / PCB) Cone/ Cone
ElectricalHeight 5.05mm / 5.7mm (Test / Rest)
Pitch Range (MIN.)0.4mm
Working Spring Force 30gf@0.65mm
Recommended Travel 0.7mm
Temperature -55~150℃
Tip (device / PCB) Cone/ Cone
Contact resistance < 80 mΩ
Current carrying capability 2A continuous
Insertions
Cycle life > 500K
BOM (Material VS Plating)
Plunger-top : Pd Alloy
Barrel : PBT / Au plated
Spring : SWP / Au plated
Bottom : BeCu / Au plated
