Mechanical
Application QFN / QFP / LGA

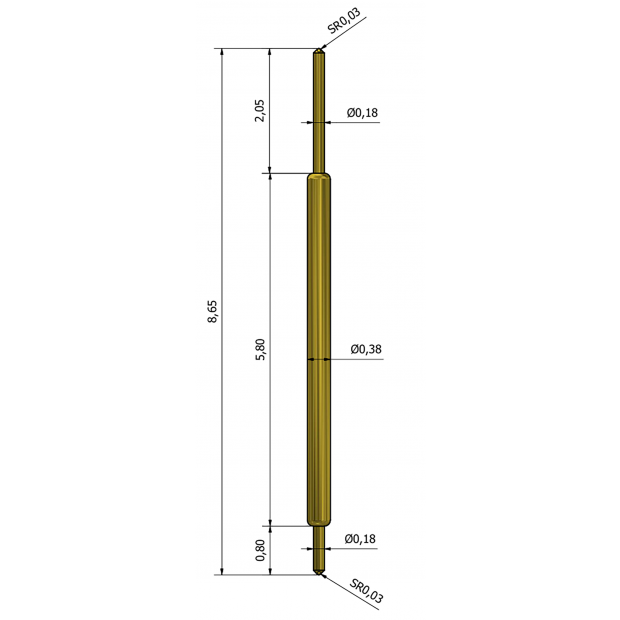

Height 7.65mm / 8.65mm (Test / Rest)
Pitch Range (MIN.)0.5mm
Working Spring Force 30gf@1.0mm
Recommended Travel 1.0mm
Max Travel 1.2mm
Temperature -40~120℃
Tip (device / PCB) Cone/ Cone
ElectricalHeight 7.65mm / 8.65mm (Test / Rest)
Pitch Range (MIN.)0.5mm
Working Spring Force 30gf@1.0mm
Recommended Travel 1.0mm
Max Travel 1.2mm
Temperature -40~120℃
Tip (device / PCB) Cone/ Cone
Contact resistance < 100 mΩ
Current carrying capability 2A continuous
Insertions
Cycle life > 500K
BOM (Material VS Plating)
Plunger-top : SK4 / Au plated
Barrel : PBT / Au plated
Spring : SWP / Au plated
Bottom : BeCu / Au plated
