Mechanical
Application QFN / QFQ / LGA

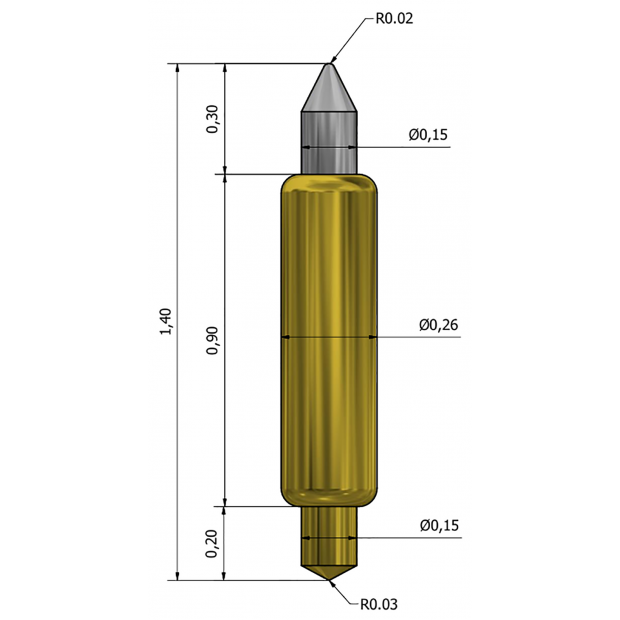

Height 1.2mm / 1.4mm (Test / Rest)
Pitch Range (MIN.)0.35mm
Working Spring Force 8gf@0.2mm
Recommended Travel 0.2mm
Temperature -40~125℃
Tip (device / PCB) Cone / Cone
ElectricalHeight 1.2mm / 1.4mm (Test / Rest)
Pitch Range (MIN.)0.35mm
Working Spring Force 8gf@0.2mm
Recommended Travel 0.2mm
Temperature -40~125℃
Tip (device / PCB) Cone / Cone
Contact resistance < 50 mΩ
Current carrying capability 2A continuous
Insertions
Cycle life > 500K
BOM (Material VS Plating)
Plunger-top : Pd Alloy
Barrel : PBT / Au plated
Spring : SWP / Au plated
Bottom : BeCu / Au plated
