Mechanical
Application QFN / QFP / LGA / BGA

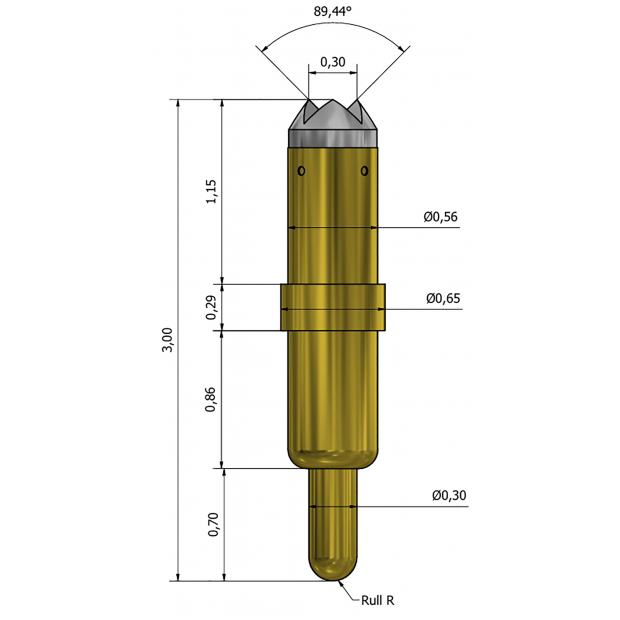

Height 2.5mm / 3.0mm (Test / Rest)
Pitch Range (MIN.) 0.8mm
Working Spring Force 25gf@0.5mm
Recommended Travel 0.5mm
Full travel 0.6mm
Temperature -40~125℃
Tip (device side / PCB side) Crown / Cone
Height 2.5mm / 3.0mm (Test / Rest)
Pitch Range (MIN.) 0.8mm
Working Spring Force 25gf@0.5mm
Recommended Travel 0.5mm
Full travel 0.6mm
Temperature -40~125℃
Tip (device side / PCB side) Crown / Cone
Electrical
Contact resistance < 50 mΩ
Current carrying capability 3A continuous
Insertions
Cycle life > 300K
BOM (Material VS Plating)
Plunger-top : Pd Alloy
Barrel : PBT / Au plated
Spring : NAS604 / Au plated
Bottom : BeCu / Au plated
